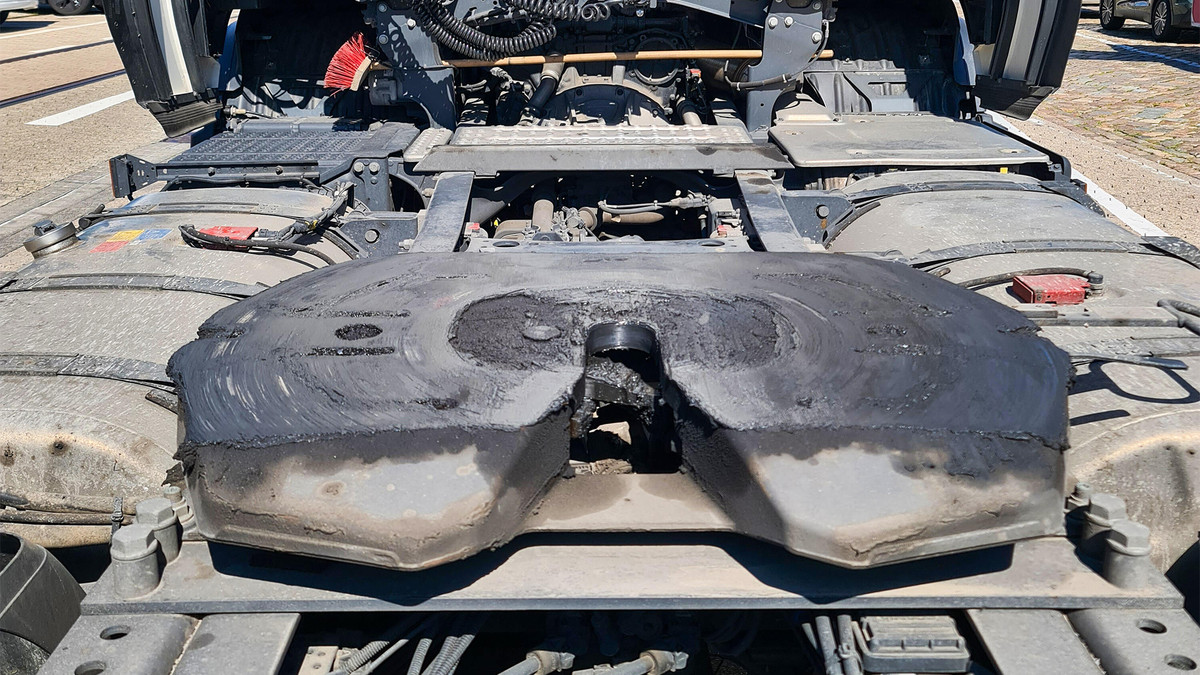

Die Sattelkupplung übernimmt eine der wichtigsten Aufgaben eines Sattelzugs: Sie verbindet Zugmaschine und Auflieger so, dass beide Fahrzeuge sicher zusammenbleiben, zugleich aber gegeneinander schwenken können. Ohne dieses Gelenk wäre der typische Fernverkehrs-Lkw mit seinem schnell austauschbaren Auflieger nicht denkbar. Das Prinzip ist robust und trotzdem mechanisch raffiniert. An der Unterseite des Aufliegers sitzt der sogenannte Königszapfen oder "Kingpin". Beim Rückwärtsfahren gleitet er durch den trichterförmigen Einlauf der Sattelkupplung in deren Verschluss. Dort legt sich eine Verriegelung um den Zapfen und verhindert, dass er wieder herausrutschen kann.
Bei der in Europa üblichen Zapfenbauart H50 besitzt der entscheidende Teil einen Nenndurchmesser von 50,8 Millimetern, also exakt zwei Zoll. Die technischen Abmessungen von Kupplung, Königszapfen und Montageplatte sind in der UN-Regelung Nr. 55 festgelegt. Dadurch können Zugmaschinen und Auflieger verschiedener Hersteller miteinander kombiniert werden. Das würde grundsätzlich auch transkontinental funktionieren. In Ländern wie Australien mit seinen schweren "Road Trains" für extreme Langstrecken sind jedoch auch robustere Zapfen in Gebrauch.
Gewicht tragen, Kräfte übertragen
Die Kupplung muss zwei unterschiedliche Aufgaben gleichzeitig bewältigen. Die Sattelplatte nimmt einen erheblichen Teil des Gewichts von Auflieger und Ladung auf und leitet diese sogenannte Sattellast in den Rahmen und die Achsen der Zugmaschine. Der Königszapfen überträgt dagegen vor allem die Kräfte beim Beschleunigen und Bremsen. Gleichzeitig darf die Verbindung nicht starr sein: Der Auflieger muss sich beim Kurvenfahren um die senkrechte Achse drehen und bei Kuppen oder Senken gegenüber der Zugmaschine neigen können. Daher wird die Kupplung in der Regel nicht direkt auf den Fahrzeugrahmen geschraubt, sondern über eine dafür ausgelegte Montageplatte befestigt.
Entscheidend für die Sicherheit ist der Verschluss. Er muss den Königszapfen vollständig umfassen und darf sich unter Last nicht selbst öffnen. Verschleiß spielt deshalb eine große Rolle: Sowohl der Zapfen als auch die Verriegelung werden über Jahre hinweg bei jedem Anfahren, Bremsen und Rangieren beansprucht. Hersteller bieten spezielle Grenzlehren an, mit denen sich kontrollieren lässt, ob Königszapfen und Verschluss noch innerhalb der zulässigen Maße liegen. Auch Schmierung und korrekte Einstellung sind wichtig, sofern keine wartungsarmen oder schmierfreien Systeme eingesetzt werden.
Von der Kutsche zum Sattelzug
Die Grundidee einer Kupplung ist älter als der moderne Lastwagen. Schon bei Kutschen gab es drehbare Verbindungselemente, die im Englischen als "fifth wheel", also fünftes Rad, bezeichnet wurden. Einen wichtigen Schritt zum heutigen Sattelzug machte der Detroiter Schmied und Kutschenbauer August Fruehauf: 1914 konstruierte er für einen Kunden einen Auflieger, der hinter einem Ford Model T ein Segelboot transportieren sollte. Aus diesem Prinzip entwickelte sich der moderne Sattelauflieger.
Verändert hat sich heute weniger die grundlegende Mechanik als der Vorgang des An- und Abkuppelns. Sensoren können kontrollieren, ob der Auflieger richtig aufliegt, der Königszapfen korrekt sitzt und der Verschluss geschlossen ist. Kameras helfen beim rückwärtigen Heranfahren. Einige Systeme gehen noch weiter: Stützwinden, Verriegelung sowie elektrische und pneumatische Leitungen lassen sich automatisieren, sodass ein Teil der bisher von Hand ausgeführten Arbeiten beim Trailerwechsel entfällt. Solche Lösungen sind auch für hochautomatisierte Betriebshöfe interessant, auf denen Zugmaschinen künftig ohne Fahrer Auflieger wechseln können.
