Bild 2

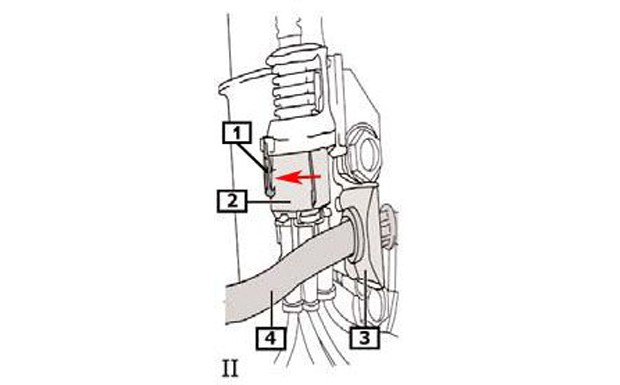

von 8: Bei Fahrzeugen mit Bremsbelagverschleißanzeige: Steckverbindung trennen: Dazu Primärverriegelung (1) nach unten schieben, Sekundärverriegelung (2) in Pfeilrichtung verdrehen, Kabelsatzstecker abziehen, Kabelsatz vom Federbein abclipsen.
Bild 5

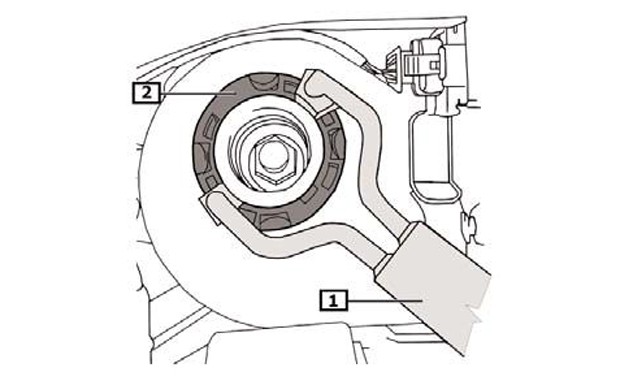

von 8: Federbein mit Zapfenschlüssel (1) festhalten, Sicherhungsring (2) entfernen. Der Sicherungsring wird beim Ausbau zerstört und muss erneuert werden.
Bild 6

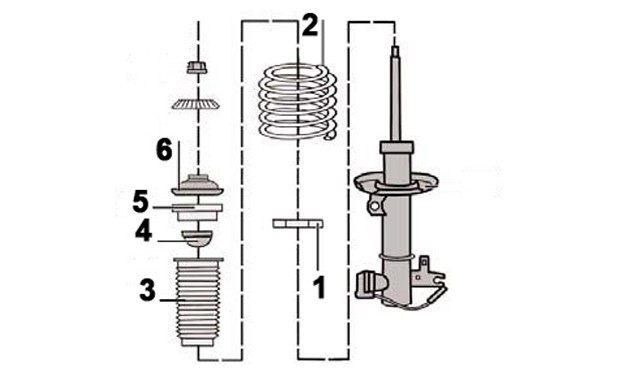

von 8: Federbein Anbauteile abbauen: Federbein in geeignete Haltevorrichtung klemmen und Federspanner ansetzen, Feder vorsichtig spannen bis der obere Federteller frei beweglich ist, Kolbenstangenmutter mit Spezialwerkzeug abschrauben, original Anbauteile (1-6) des Federbeins entnehmen, diese werden wiederverwendet.
Einbau CDC Federbein: Federbein in geeignete Haltevorrichtung klemmen, die Federbein sind mit der Steckverbindung und neuer Kolbenstangenmutter bestückt, Kolbenstangenmutter abschrauben, Original Fahrwerksfeder mit den Anbauteilen (1-6) aufsetzen, Kolbenstangenmutter mit Spezialwerkzeug festschrauben (60 Nm), Einbau des CDC Federbeins erfolgt in umgekehrter Folge der Ausbauschritte.
Bild 8

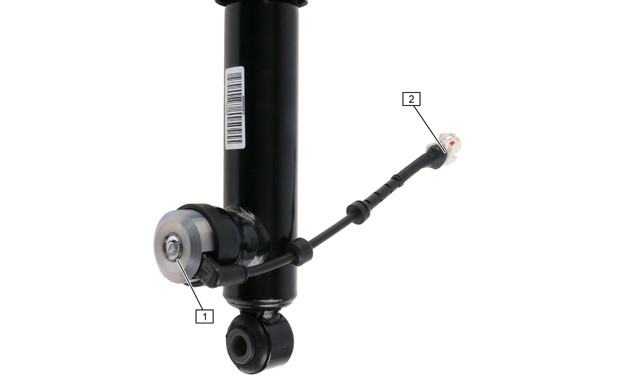

von 8: Einbau Hinterachse CDC Dämpfer: CDC Stoßdämpfer zuerst oben festziehen (90 Nm) danach unten nur anschrauben, Kabelsatz-Steckverbindung des Proportional Dämpfventils am Sensor verbinden.

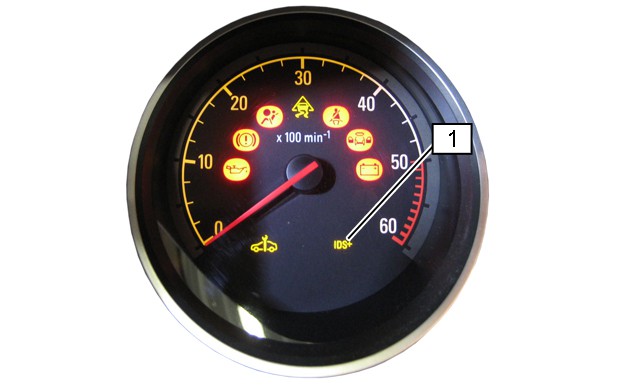

Nach jedem achsweise abgeschlossenen CDC Dämpferwechsel ist eine Fusionskontrolle durchzuführen: Dazu Zündung einschalten, Nach zehn Sekunden geht die Kontrollleuchte "IDS+" (1) aus, bei Systemfehler leuchtet die Kontrollleuchte permanent weiter, das CDC System ist selbstdiagnosefähig, kann aber nur elektrische Störungen erkennen, die Fehlerkategorie und Zuordnung bei Sensoren, Ventilen und Steuergerätekabeln oder CAN ist nur mit einem Diagnosegerät möglich.
Wagenheber ablassen und wegnehmen, Räder festschrauben (110 Nm).
Um Verspannungen in der Kolbenstange zu vermeiden, die unteren Befestigungsschrauben erst festziehen (110 Nm), wenn das Fahrzeug auf den Rädern steht, abschließend die Radgeometrie vermessen und ggf. einstellen.
